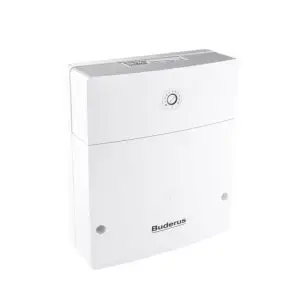

Modul automatizare Buderus EMS MM100-C

Modul de circuit de încălzire MM100 pentru funcțiile de încălzire/răcire/apă caldă pentru utilizare în sistemul de control Logamatic EMS plus
Funcțile pot fi setate folosind unitățile de control RC310, HMC310, BC400 sau RC200.

            Set de livrare:

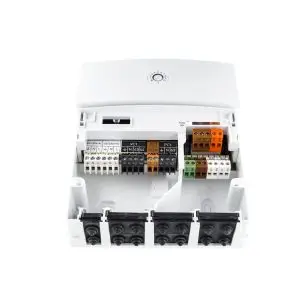

• • 1 x modul Buderus MM100 cu capac terminal și bază de perete, detensionare pentru cabluri de conectare și material de montare

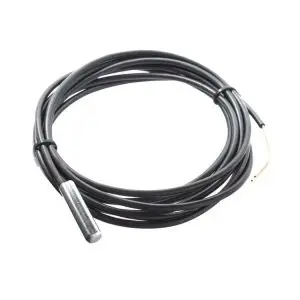

  • 1 x senzor de temperatură pe tur Buderus 9 mm
  • 1 x manual ghid de instalare Buderus


    Domeniul funcțional al pozițiilor 1-4:

    • Controlul unui circuit de încălzire/răcire cu pompă (PC1), mixer (VC1, opțional)
    • Senzor de temperatură pe tur (TC1, opțional)
    • Monitor de temperatură (MC1, încălzire prin pardoseală)
    • Monitorizare punct de rouă (pompa de căldură cu funcție de răcire, MD1)
    • și un senzor comutator (T0, opțional)
    • Program de timp reglabil (RC310, BC400: 2 programe, RC200: 1 program)
    • cu RC310/BC400/RC200: tip de control reglabil (“compensat în funcție de vreme”/”compensat în cameră”)
    • alternativ cu BC400 „cameră individuală controlată”. Alternativ, pentru generatoarele de căldură pe gaz/pacură, modul de control „constant” cu cerere de căldură prin contact de comutare (protecție la îngheț, atenuare nocturnă, comutare vară/iarnă reglabilă)

    Domeniul funcțional al poziției 9 sau 10:

    • Controlul unui circuit de încărcare pentru stocare cu pompă de încărcare pentru stocare (PC1)
    • Pompă de circulație (VC1) și un senzor comutator (T0, opțional)
    • precum și propriul program de timp pentru apă caldă și circulație
    • Necesar pentru funcția solară „Monitorizarea încălzirii zilnice la 60 °C” sau dacă pompa de încărcare a rezervorului de stocare poate fi pornită numai la temperatura cazanului > temperatura de acumulare dacă este necesar un nivel de temperatură redus în plus față de nivelul normal de temperatură a apei calde

    Domeniul funcțional al poziției 10 :

    • Controlul unui al doilea circuit de încărcare pentru stocare (în plus față de stocarea 1) cu o pompă separată de încărcare pentru stocare (PC1)
    • Senzor de temperatură rezervor de stocare (TC1) și pompă de circulație (VC1)
    • precum și propriul program de timp pentru apă caldă și circulație

    Alte caracteristici:

    • Opțiune de conectare pentru monitorul de temperatură TB1 pentru încălzire prin pardoseală, monitorizare și notificare de defecțiune la declanșare
    • Selectarea funcționării pompei prin semnal comutat de 230 V sau, alternativ, semnal permanent de 230 V și contact suplimentar de pornire/oprire fără potențial în modul
    • Intrare alarmă de eroare a pompei (fără potențial)
    • potrivit pentru conectarea pompelor de înaltă eficiență
    • Recunoaștere automată simplă a componentelor conectate cu sugestii de configurare și operare prin BC400/RC310/RC200
    • Comunicare internă prin magistrala de date EMS

    Date tehnice:

    • Alimentare modul: 230 V / 50 Hz
    • Tensiune nominală BUS: 15 V DC (protejat împotriva inversării polarității)
    • Unitate de control al tensiunii nominale: 15 V DC (protejat împotriva inversării polarității)
    • Tensiune nominală pompă și mixer: 230 V AC, 50 Hz
    • Siguranță: 230 V, 5 AT
    • Secțiunea conductorului, borna de conectare 230 V: 2,5 mm ²
    • Secțiunea conductorului, borna de conectare, joasă tensiune: 1,5 mm ²
    • Interfață BUS: EMS plus
    • Consum de energie în standby: 1 W
    • Putere de ieșire max. per conexiune (PC1): 400 W (pompe de înaltă eficiență permise; <30 A pentru 10 ms)
    • Putere de ieșire max. per conexiune (VC1): 100W
    • Limita inferioară de eroare a senzorului de temperatură pentru domeniul de măsurare specificat: < – 10 °C
    • Domeniul de măsurare specificat pentru senzorul de temperatură domeniul de afișare: 0 … 100 °C
    • Limita de eroare superioară a senzorului de temperatură pentru domeniul de măsurare specificat: > 125 °C
    • Temperatura ambientală admisă: 0 … 60 °C
    • Clasa de protecție atunci când este instalată în generatorul de căldură: este determinată de clasa de protecție a generatorului de căldură
    • Clasa de protectie pentru montaj pe perete: IP44
    • Clasa de protectie: I
    • Temperatura de testare a presiunii bilei: 75°C
    • Gradul de poluare: 2
    • Inaltime: 184 mm
    • Latime: 151 mm
    • Adâncime: 61 mm
    • Producator: Buderus
    • Număr articol: 7738110139
